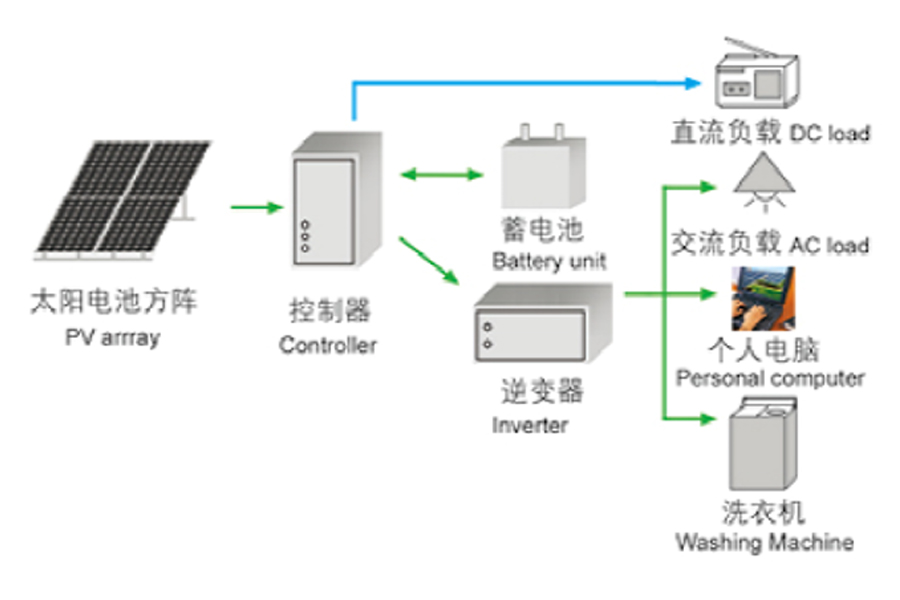

Schéma du système de production d'énergie solaire hors réseau

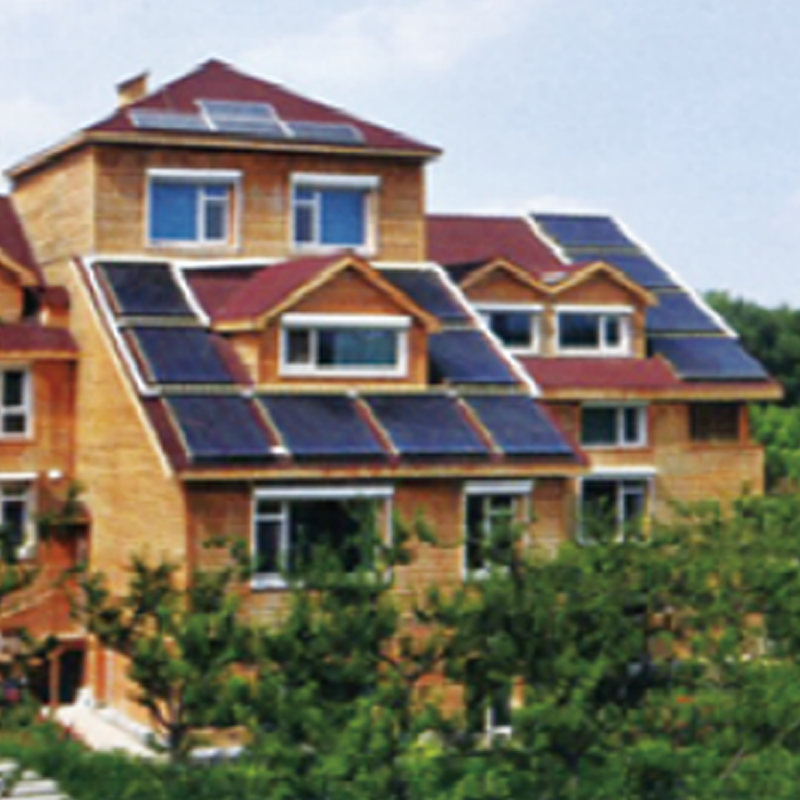

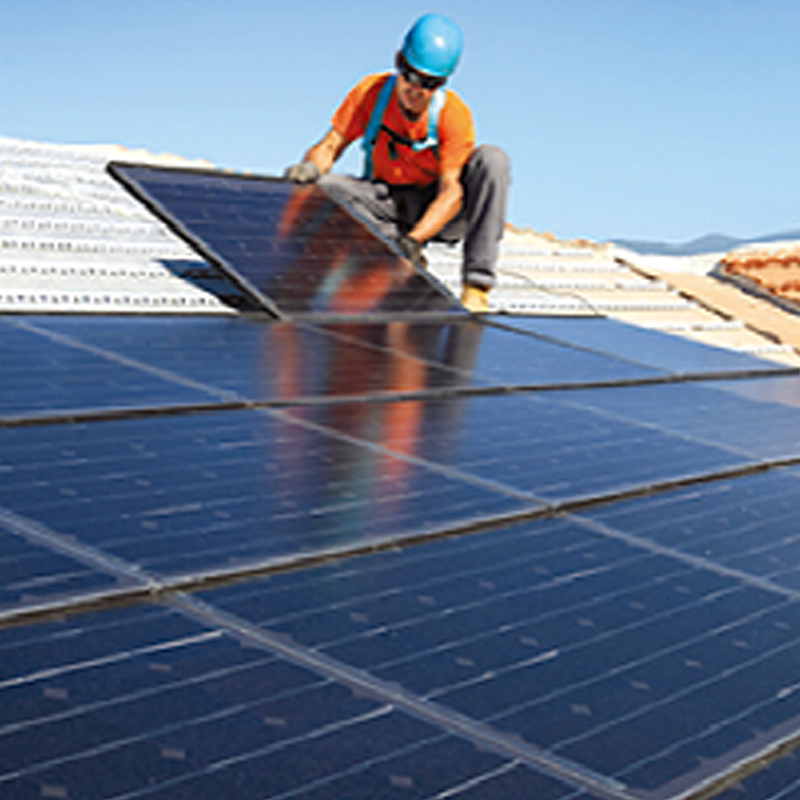

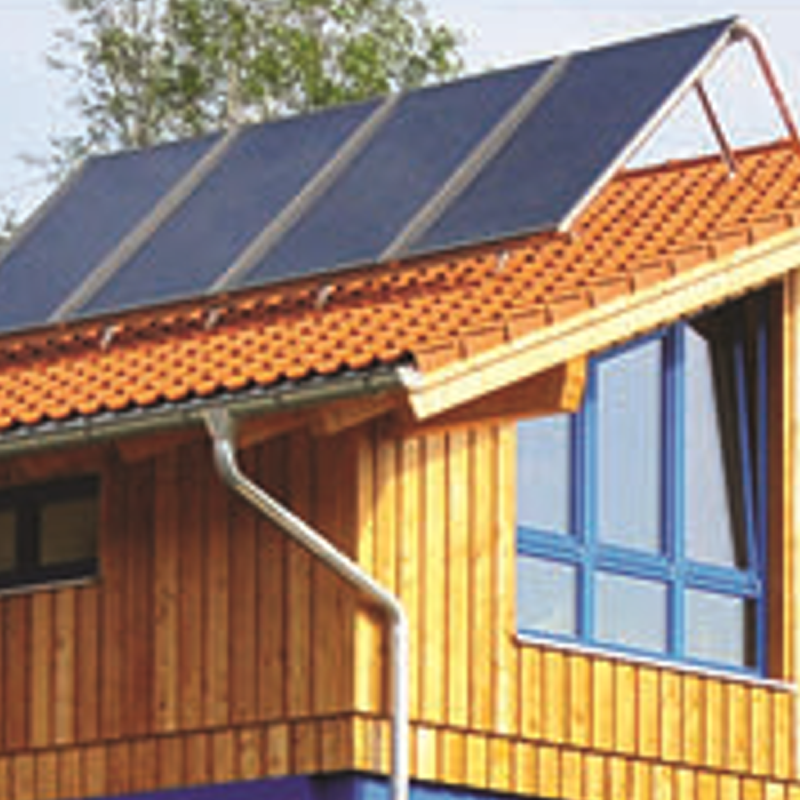

Système de production d'énergie solaire photovoltaïque (Pv) sur toit
Le système convient aux villas, appartements, etc. indépendants économes en énergie. En profitant de la différence de prix entre la vente d'électricité et l'achat d'électricité, profitez d'un avantage de coût de construction plus raisonnable.
| Installation du système |
Instructions |
| Réseau de panneaux solaires |
20 kW |
| Onduleur connecté au réseau |
Contrôle de groupe |

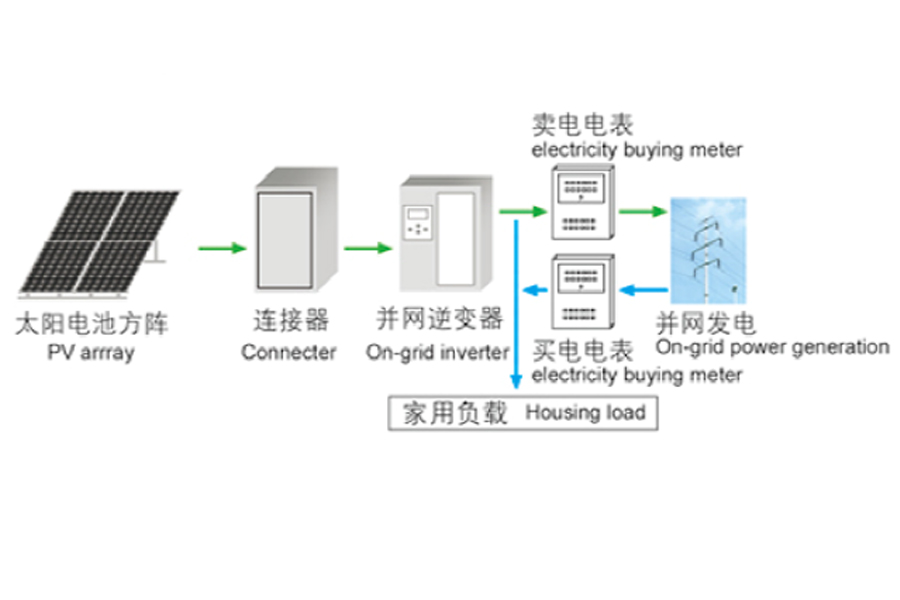

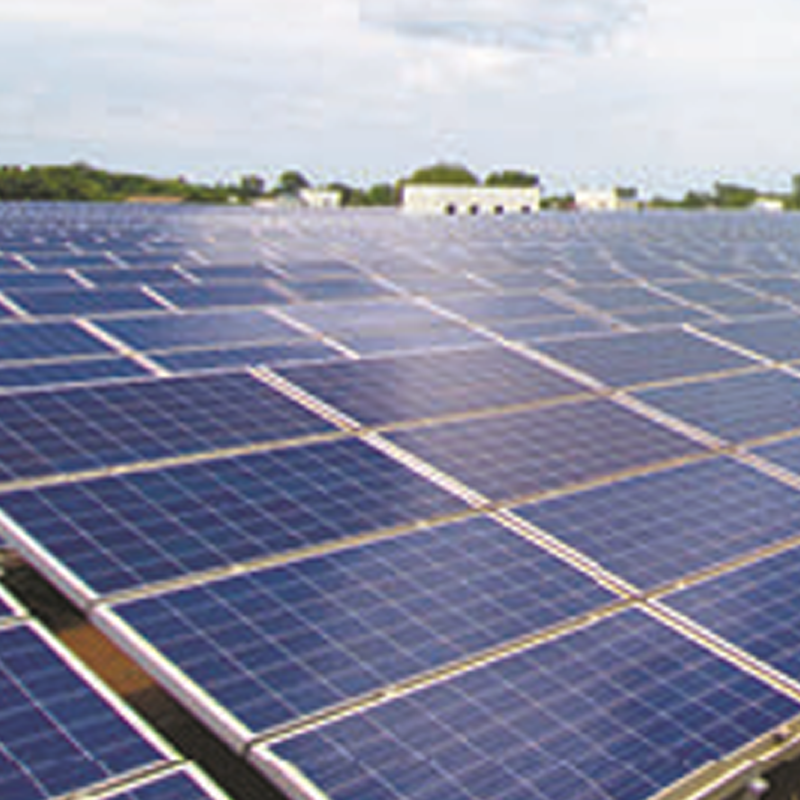

Système de production d'énergie solaire
Système PV connecté au réseau, via la lumière vers l'électricité, sans stockage d'énergie par batterie, onduleur connecté au réseau directement dans le réseau électrique amené. La production d’énergie solaire photovoltaïque connectée au réseau est la direction de développement qui représente la plus attractive des technologies d’utilisation de l’énergie du 21e siècle. Onduleur connecté au réseau avec technologie de suivi du point de puissance maximale, pour maximiser les cellules photovoltaïques afin de convertir l'énergie électrique dans le réseau.

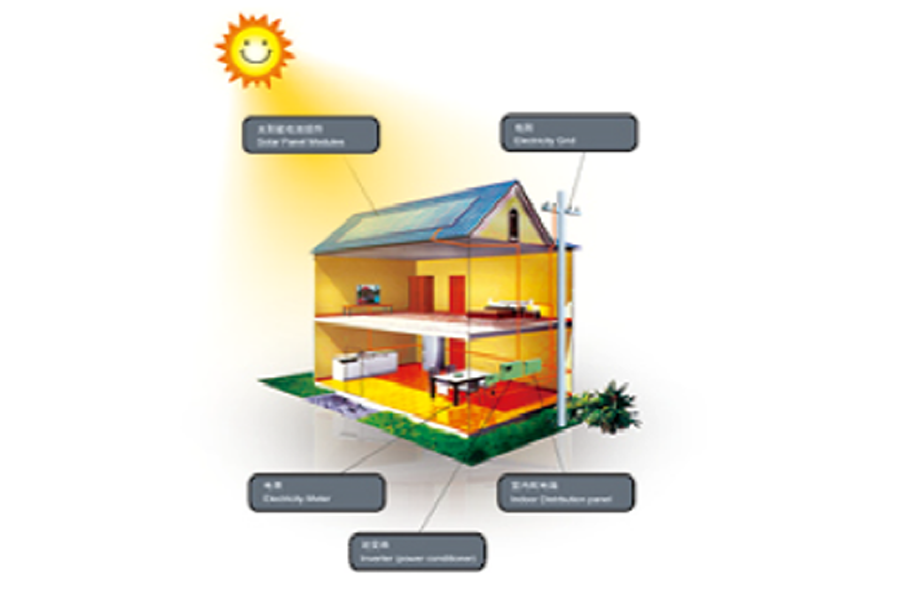

Le système photovoltaïque connecté au réseau se compose de modules photovoltaïques, d'onduleurs connectés au réseau, de compteurs et de composants du système de distribution. L'énergie solaire via des modules PV en énergie CC et via l'onduleur connecté au réseau avec l'énergie CC peut être convertie en courant sinusoïdal en phase de même fréquence, faisant partie de la charge de l'alimentation électrique locale, l'excédent d'électricité étant introduit dans le réseau. Un régulateur de puissance interne à onduleur connecté au réseau sera émis par les cellules solaires pour maximiser la puissance renvoyée au réseau, car le réseau lui-même peut absorber l'énorme énergie et, par conséquent, aucun réseau de système d'alimentation par batterie supplémentaire, économisant ainsi l'investissement dans le système, réduisant la maintenance, avec de larges perspectives d'application !
Aperçu du système de production d'électricité connecté au réseau solaire

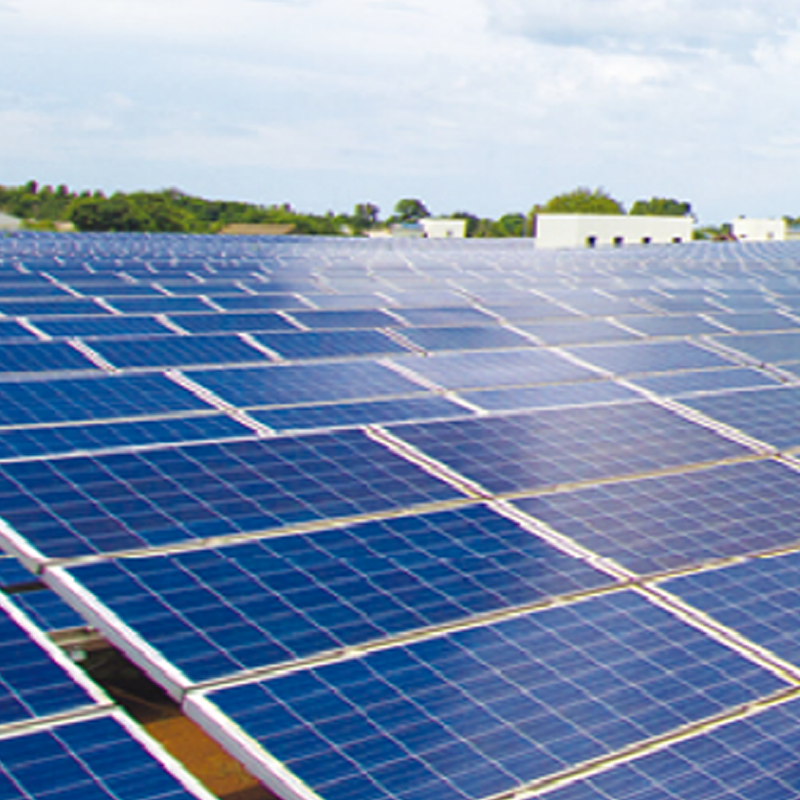

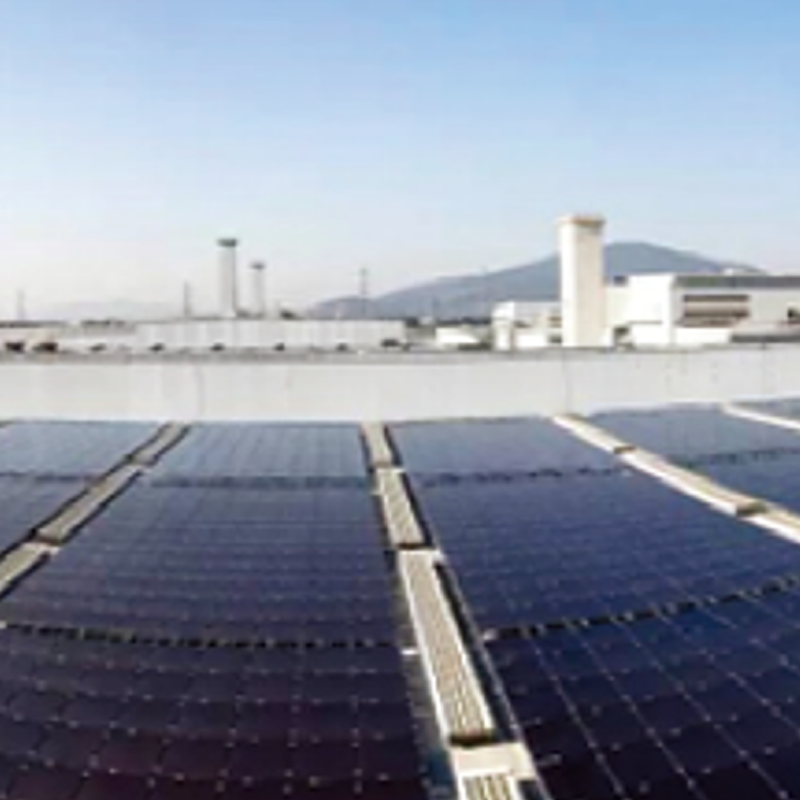

Système de production d'énergie sur le toit d'usine
Investissement unique, gain stable 15 % de retour sur investissement, 25 ans que la banque monétaire
Bénéficiez de subventions de l'État, d'avantages économiques élevés, réduisez la charge financière pesant sur l'utilisateur et économisez les coûts d'électricité
L'effet d'isolation du toit est bon, mais le problème réside dans d'autres mesures d'isolation thermique conventionnelles
Ne pas occuper de terrain pour la construction, limite à court terme

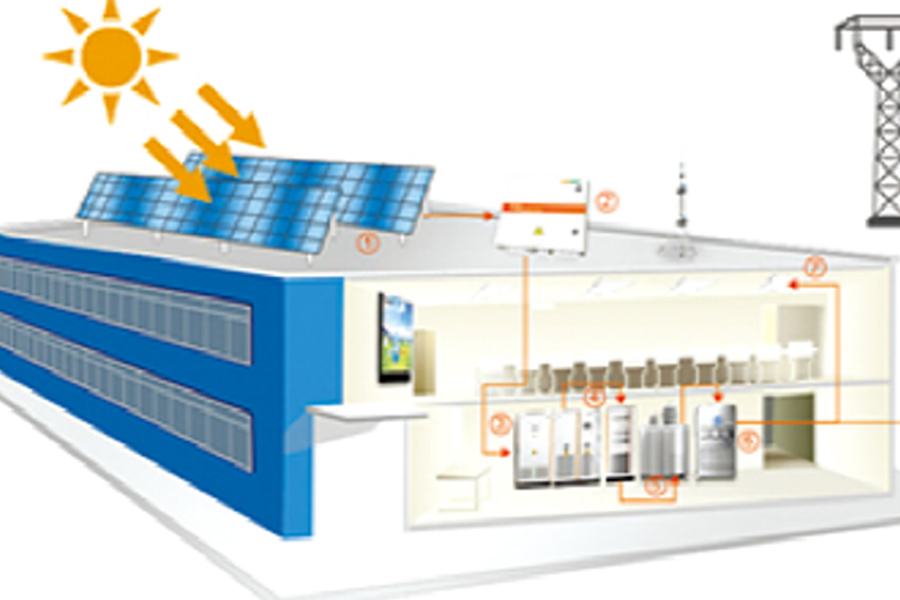

Système de production d'énergie solaire photovoltaïque de type usine
Convient aux grandes consommations d'énergie journalières, aux entreprises et institutions de haute électricité et aux bâtiments commerciaux, etc., tels que les ateliers, usines, écoles, hôtels, immeubles de bureaux, etc. des entreprises industrielles et minières.
Modules photovoltaïques
Boîte de jonction
Onduleur photovoltaïque
Surveillance du système de production d'énergie photovoltaïque
Transformateur
Armoire réseau en anneau
L'électricité de l'usine
La grille

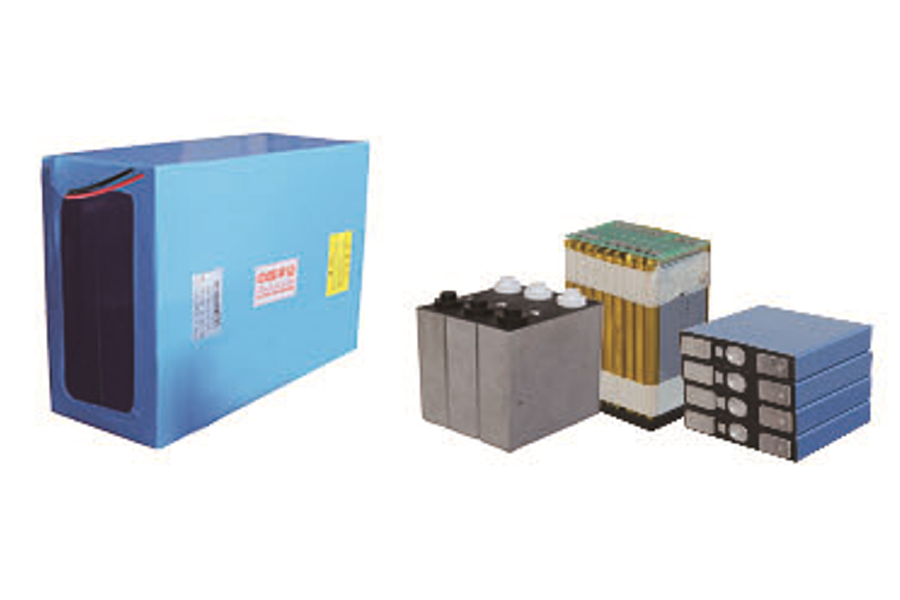

Batterie carrée souple de trois yuans
| Paramètre |
Spécification |
| Modèle |
TYN-LDC-001 |
| Système |
Cathode : NCM (Nickel, Cobalt, Manganèse) ; Cellule : 3,7 V 25 Ah |
| Système de matériaux cellulaires |
NCM (Nickel, Cobalt, Manganèse) |
| Dimensions des cellules |
33,724.213,9 cm |
| Tension nominale de la cellule |
3,7 V |
| Poids du pack de batteries |
18,6 kg ± 0,5 kg |
| Capacité cellulaire |
25Ah |
| Tension nominale du bloc-batterie |
12V |
| Courant de charge/décharge maximal de la cellule |
48A |
| Capacité du pack de batteries |
200Ah |
| Poids de la cellule |
0,475 ± 0,01 kg |
| Courant de charge/décharge de la batterie |
Prend en charge la charge et la décharge à courant élevé de 60 A |
| Température ambiante de fonctionnement de la cellule |
Plage de température de charge : 0~60℃ ; Plage de température de décharge : -30℃~+60℃ |
| Durée du cycle |
1000 cycles |
| Caractéristiques |
Poids plus léger, résistance interne plus faible, autodécharge plus petite, taux d'utilisation de matière active plus élevé et capacité de conception flexible par rapport aux batteries à coque en aluminium. |
| Batterie fonctionnant à température ambiante |
-30℃ ~ +60℃ |
| Dimensions du pack de batteries |
6.4156225 ± 1 mm |
| Temps de stockage |
3-6 mois |

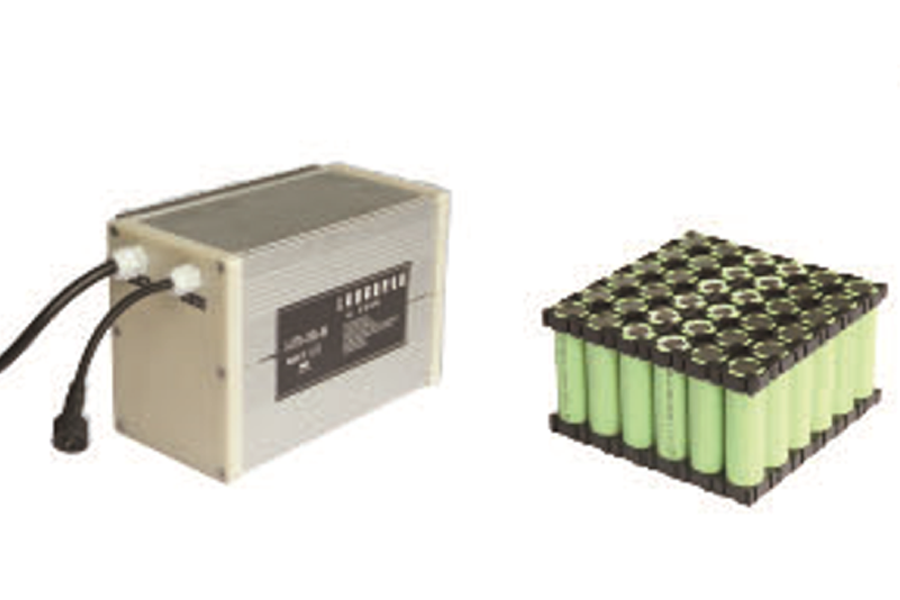

Coque en alliage d'aluminium avec batteries cylindriques
| Paramètre |
Spécification |
| Modèle |
TYN-LDC-002 |
| Système |
Cathode : NCM (nickel, cobalt, manganèse) ; Cellule : 3,7 V 2500 mAh/2000 mAh, 18650 |
| Tension nominale |
12V |
| Capacité du pack de batteries |
10Ah-200Ah, personnalisable sur demande |
| Température ambiante de fonctionnement |
Convient aux environnements à basse et haute température : -30℃ ~ +60℃ |
| Évaluation de l'étanchéité |
IP67 |
| Contrôle intelligent |
Contrôle de la lumière + contrôle de l'heure, prend en charge l'éclairage à l'aube et la fonction d'économie d'énergie automatique, et peut surveiller les données de fonctionnement de la batterie via WIFI. |
| Logement |
Le boîtier externe peut être configuré selon les exigences du client |
| Temps de stockage |
3-6 mois |

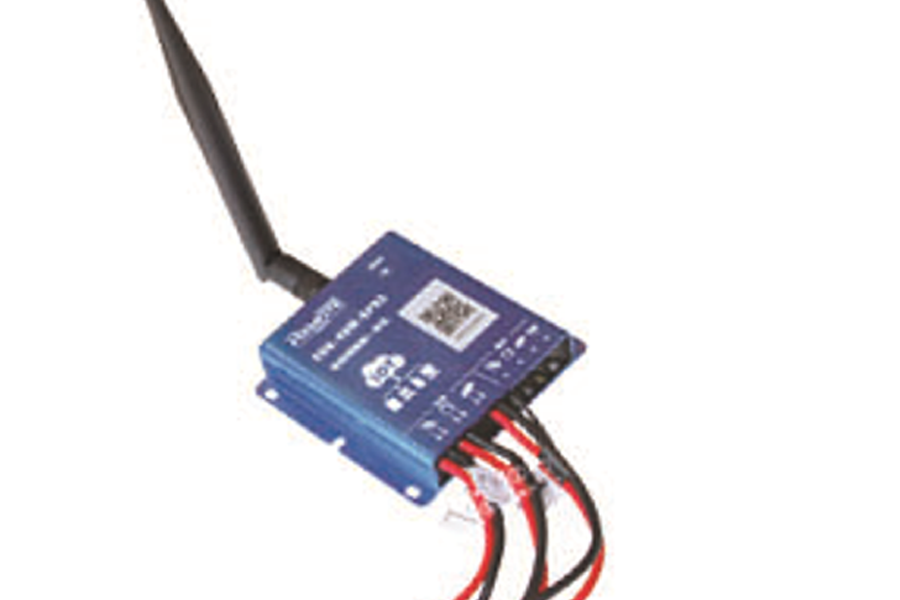

Machine intégrée de contrôle intelligent de l'Internet des objets
Traduction en anglais
Cette machine tout-en-un à courant constant de contrôle intelligent IoT intègre la gestion de la charge et de la décharge de la batterie solaire, l'entraînement à courant constant pour les sources lumineuses LED et les fonctions de communication IoT dans une seule unité. Il est principalement appliqué dans les systèmes solaires hors réseau pour les lampadaires, l’éclairage des cours, la surveillance, l’alimentation électrique des ménages et d’autres scénarios.
Big Data
Le contrôleur est connecté à la plate-forme Big Data IoT, avec des capacités de collecte, de stockage, d'analyse et de calcul de données. Les données d’exploitation peuvent être stockées jusqu’à 5 ans et l’analyse du Big Data fournit une base numérique pour l’amélioration des fonctions, l’optimisation du système et l’amélioration de la qualité des produits.
Mise à niveau du micrologiciel à distance
Le micrologiciel du contrôleur peut être mis à niveau à distance et le fabricant assurera une maintenance continue après la vente du produit pour garantir que les fonctions du contrôleur suivent le rythme du temps. Associé à des fonctions telles que la visualisation et le contrôle de l'état à distance, le support après-vente peut être effectué à distance, réduisant ainsi considérablement le temps et les coûts après-vente.
Réponse en temps réel
Le contrôleur dispose d'une capacité de réponse en temps réel comparable à celle des drones, offrant une expérience de fonctionnement fluide.
Gestion des utilisateurs ouverts
Une structure de gestion des utilisateurs de type arborescent est adoptée, permettant aux utilisateurs de développer et de maintenir indépendamment leurs propres groupes d'utilisateurs subordonnés.
Support multiplateforme
Les plates-formes de contrôle doubles pour PC et terminaux mobiles sont prises en charge, mettant les informations sur l'appareil à portée de main à tout moment et en tout lieu.
Excellente conception structurelle
Il présente une structure compacte, une petite taille, un niveau de protection IP67 et une installation facile, ce qui le rend adaptable à divers environnements de travail difficiles.
Haute fiabilité
Le contrôleur est préprogrammé avec plusieurs plans de dépannage et peut résoudre automatiquement les situations anormales sans intervention manuelle. Par exemple, le contrôleur dispose de deux modes de fonctionnement intégrés : hors ligne et en ligne. En cas de déconnexion du réseau, le contrôleur peut passer automatiquement en mode hors ligne pour continuer à fonctionner, garantissant ainsi au maximum le fonctionnement normal des fonctions du produit.
Notes de traduction
Tous les termes professionnels adoptent les expressions standards couramment utilisées dans les secteurs mondiaux du photovoltaïque, du stockage d’énergie et de l’IoT, qui sont conformes aux normes des documents techniques et commerciaux internationaux.
Pour les expressions caractéristiques chinoises telles que « 树状用户管理结构 » et « 与时俱进 », la traduction adopte les habitudes d'expression des documents techniques anglais tout en conservant complètement le sens fondamental.
Description de l'abréviation industrielle : IoT = Internet des objets, UAV = Véhicule aérien sans pilote, IP67 est le code standard international pour le niveau de protection contre les entrées, qui est directement conservé sans traduction.

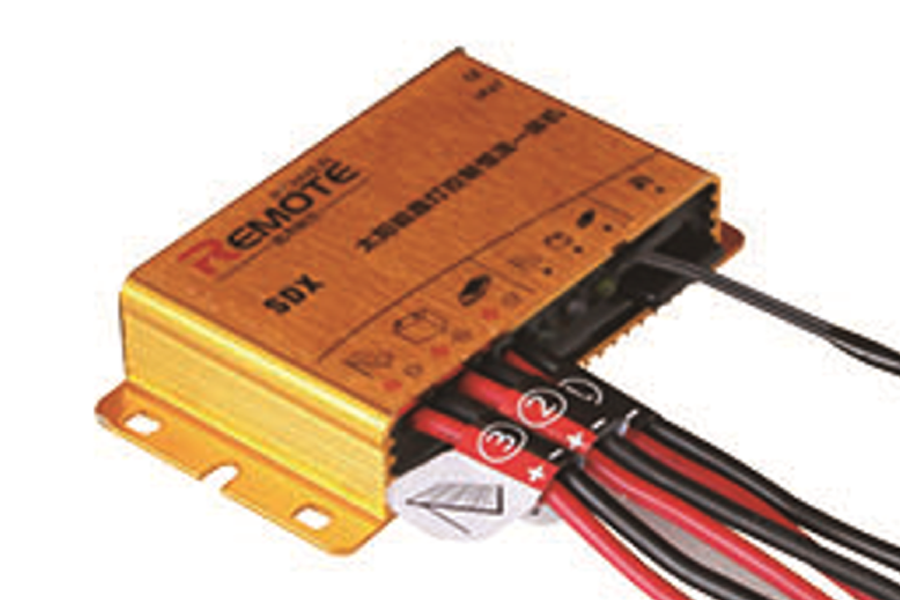

Machine intégrée de contrôle de lampadaire solaire à courant constant série Sdx304060
Traduction en anglais
Il est préprogrammé avec des courbes de charge et de décharge et des paramètres de protection pour différents types de batteries, prenant en charge les batteries au plomb, au gel, au lithium et d'autres types de batteries. Les paramètres de la batterie peuvent être ajustés via une télécommande et la courbe de réduction de puissance peut être personnalisée. Grâce à des modes de contrôle flexibles, il évite efficacement les pannes de lumière causées par la perte de puissance de la batterie.
Fonctionnement en un clic pour entrer en mode veille à très faible consommation, adapté au transport et au stockage longue distance. Le contrôleur peut être réveillé par télécommande ou par commande lumineuse.
Il prend en charge la fonction d'induction extensible du corps humain, qui allume la lumière lorsqu'une personne s'approche et éteint la lumière ou fonctionne à faible puissance lorsque la personne part. L’utilisation de cette fonction dans des sections ou des périodes de temps à faible flux piétonnier peut permettre d’économiser efficacement l’énergie électrique.
La stratégie de contrôle est flexible : les niveaux de puissance des états occupés et inoccupés sur différentes périodes peuvent être ajustés séparément et la fonction d'induction du corps humain peut être activée sur des périodes spécifiques.
La machine tout-en-un à courant constant de contrôle des lampadaires solaires de la série SDX est équipée d'une fonction de communication sans fil. Il prend en charge la télécommande via un boîtier en plastique ou en aluminium, éliminant ainsi le besoin d'un panneau indicateur externe et réduisant le taux de défaillance.
Il est intégré à de multiples fonctions de protection. Lorsque des conditions anormales telles qu'une connexion inverse du panneau solaire ou de la batterie, un court-circuit de charge, un circuit ouvert ou une suralimentation se produisent, cela peut protéger les équipements associés contre les dommages.
Niveau de protection : IP67.
Notes de traduction
Tous les termes professionnels adoptent les expressions standards couramment utilisées dans les secteurs mondiaux de l’énergie solaire photovoltaïque, du contrôle des lampadaires et du stockage d’énergie, qui sont pleinement conformes aux normes des documents techniques et commerciaux internationaux.
Pour les expressions caractéristiques chinoises telles que « 来人亮灯,人走灭灯 » et « 一键操作 », la traduction adopte les habitudes d'expression des documents techniques anglais tout en conservant complètement le sens fonctionnel de base.
Description de l'abréviation industrielle : IP67 est le code standard international pour le niveau de protection contre les entrées, qui est directement conservé sans traduction conformément à la pratique générale de l'industrie.
